اتصالات مانیسمان (Seamless Fittings) به اتصالات فولادی بدون درزی گفته می‌شود که برای اتصال بخش‌های مختلف خطوط لوله، تغییر مسیر جریان، ایجاد انشعاب، تغییر قطر یا بستن انتهای مسیر استفاده می‌شوند. این محصولات به‌دلیل ساختار بدون درز و ویژگی‌های مکانیکی مناسب، در بسیاری از از سیستم های لوله کشی صنعتی و تاسیساتی مورد استاده قرار می گیرند.
اتصالات مانیسمان را در بازار با نام هایی چون اتصالات بدون درز و اتصالات جوشی مانیسمان و اتصالات فولادی بدون درز نیز می شناسند. این محصولات معمولاً در کنار لوله‌های بدون درز مانند لوله مانیسمان استفاده می‌شوند و انتخاب اتصال باید با مشخصات لوله و شرایط کاری سیستم هماهنگ باشد.
پیش از هر خریدی در حوزه اتصالات، شناخت ساختار، انواع و عوامل مؤثر بر قیمت این محصولات، تصمیم‌گیری را دقیق‌تر می‌کند. در این مقاله ساختار اتصالات مانیسمان، تفاوت آن‌ها با اتصالات درزدار و مهم‌ترین عوامل مؤثر بر قیمت خرید را باهم بررسی می کنیم

چرا از اتصالات مانیسمان استفاده می‌شود؟

مهم‌ترین ویژگی اتصالات مانیسمان، ساختار بدون درز آن‌ها می باشد. این ویژگی باعث شده این محصولات در خطوطی که فشار، دما و شرایط کاری اهمیت دارد، کاربرد داشته باشند. البته بدون درز بودن به‌تنهایی برای انتخاب یک اتصال کافی نیست. جنس فولاد، گرید، ضخامت، رده، سایز، استاندارد تولید و شرایط واقعی خط نیز باید بررسی شوند. به همین دلیل در یک پروژه صنعتی، انتخاب اتصال باید بخشی از طراحی کل سیستم لوله‌کشی در نظر گرفته شود، نه اینکه صرفاً بر اساس نام یا ظاهر محصول انجام شود.

ساختار و ویژگی‌های اتصالات مانیسمان

نبود درز جوشی در بدنه اتصال یکی از ویژگی‌های اصلی این محصولات است. این ساختار باعث می‌شود اتصالات مانیسمان برای بسیاری از خطوط انتقال سیالات تحت فشار گزینه مناسبی باشند. مقاومت مکانیکی، مقاومت مناسب در برابر فشار و دمای بالا و عملکرد قابل اعتماد در شرایط کاری سخت از ویژگی‌هایی هستند که باعث استفاده از این محصولات در پروژه‌های صنعتی شده‌اند. البته عملکرد واقعی هر اتصال به جنس، رده، استاندارد، کیفیت تولید و شرایط استفاده بستگی دارد و نمی‌توان همه اتصالات مانیسمان را بدون توجه به این عوامل یکسان در نظر گرفت.

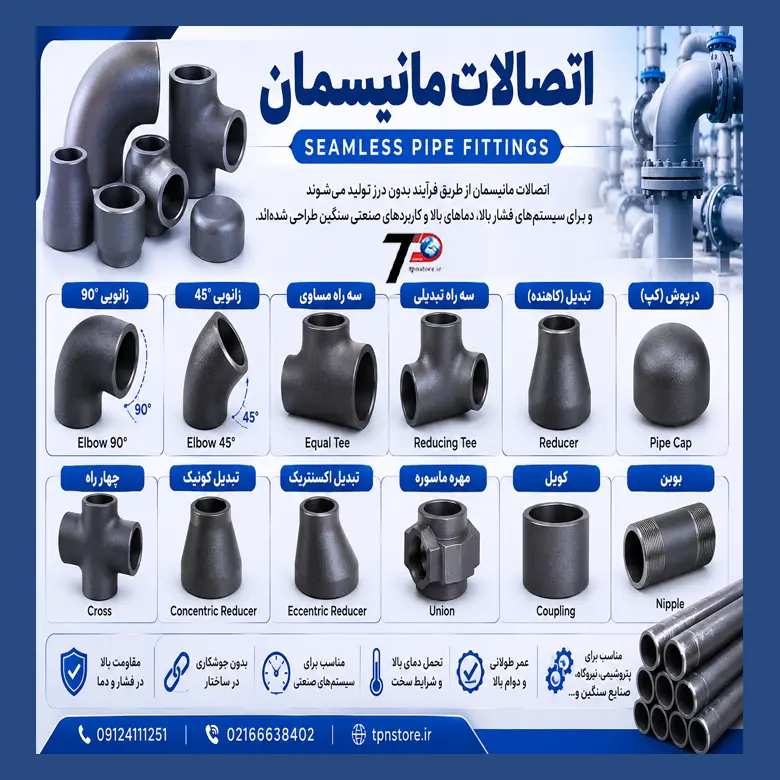

انواع اتصالات مانیسمان

اتصالات مانیسمان بر اساس وظیفه‌ای که در خط لوله دارند، در شکل‌های مختلف تولید می‌شوند. هر نوع اتصال برای یک نیاز مشخص طراحی شده است.

نوع اتصال	کاربرد	مدل های رایج
زانو (Elbow)	تغییر جهت مسیر	45 و 90 درجه
سه‌راهی (Tee)	ایجاد انشعاب	مساوی و تبدیلی
چهارراهی (Cross)	تقسیم مسیر به چند جهت	مساوی و تبدیلی
تبدیل (Reducer)	اتصال دو لوله با قطر متفاوت	هم محور و غیر هم محور
کپ (Cap)	مسدود کردن انتهای خط لوله	مدل های مختلف
بوشن (Coupling)	اتصال دو لوله هم‌قطر در یک راستا	مناسب با نوع سیستم
سردنده و نیپل	اتصالات رزوه ای در تاسیسات موتورخانه	رزوه خارجی

مشاهده لیست کامل و خرید هر یک از این محصولات با قیمت روز، در صفحه دسته‌بندی اتصالات مانیسمان امکان‌پذیر است.

زانو مانیسمان

زانو مانیسمان برای تغییر جهت مسیر لوله استفاده می‌شود. زانوهای ۴۵ و ۹۰ درجه از مدل‌های رایج هستند و انتخاب شعاع کوتاه یا بلند نیز به طراحی و فضای نصب بستگی دارد. در انتخاب زانو باید سایز، رده، جس و شرایط کاری بررسی شود.

سه‌راهی مانیسمان

سه‌راهی مانیسمان برای ایجاد انشعاب از مسیر اصلی استفاده می‌شود. در مدل مساوی، مسیر اصلی و انشعاب قطر یکسان دارند و در مدل تبدیلی، اندازه مسیرها متفاوت است.

تبدیل مانیسمان

تبدیل مانیسمان زمانی به کار می‌رود که لازم باشد دو مسیر با قطر متفاوت به یکدیگر متصل شوند. مدل‌های هم‌محور و غیرهم‌محور بر اساس نحوه قرارگیری مسیر و الزامات طراحی انتخاب می‌شوند.

کپ مانیسمان

کپ یا درپوش مانیسمان برای بستن انتهای خط استفاده می‌شود و باید از نظر سایز و مشخصات فنی با سیستم موردنظر هماهنگ باشد.

بوشن و سردنده مانیسمان

بوشن و سردنده مانیسمان برای ایجاد اتصال در بخش‌هایی از سیستم که اتصال رزوه‌ای مورد نیاز است به کار می‌روند. سردنده از قسمت بیرونی دارای رزوه است و می‌تواند برای اتصال یک بخش رزوه‌ای به بخش جوشی استفاده شود.

رده‌های اتصالات مانیسمان

ضخامت دیواره اتصالات با Schedule یا رده مشخص می‌شود. اتصالات بدون درز مانیسمان در رده‌های ۲۰، ۴۰، ۸۰ و ۱۶۰ تولید و عرضه می شوند. انتخاب رده بر اساس فشار و دمای کاری، نوع سیال و استاندارد انجام می شود. بنابراین نمی‌توان گفت یک رده در تمام پروژه‌ها بهترین انتخاب است.

رده ۴۰ در اتصالات مانیسمان چیست؟

رده یا Schedule یکی از مشخصات مهم اتصالات مانیسمان است و با ضخامت دیواره ارتباط دارد. رده ۴۰ یکی از رده‌های رایج این محصولات است و در بازار، اتصالات مانیسمان رده ۴۰ در انواع مختلف عرضه می‌شوند. با این حال، انتخاب رده ۴۰ یا هر رده دیگری باید بر اساس شرایط واقعی پروژه انجام شود. فشار و دمای کاری، نوع سیال، سایز لوله و استاندارد طراحی از عواملی هستند که در این انتخاب نقش دارند.

استانداردهای اتصالات مانیسمان

استاندارد در اتصالات مانیسمان فقط یک عنوان روی محصول نیست، بلکه به ابعاد، متریال و الزامات فنی آن نیز مربوط می‌شود. ASME B16.9 یکی از استانداردهای شناخته‌شده برای ابعاد اتصالات جوشی است و ASTM A234 WPB نیز برای مشخصات برخی اتصالات فولادی مطرح می‌شود. همچنین در منابع فنی به استانداردهای دیگری مانند ASME B36.10 برای ضخامت و Schedule لوله‌های فولادی اشاره می‌شود. در پروژه‌های صنعتی، انتخاب استاندارد باید بر اساس مشخصات طراحی و مدارک فنی پروژه انجام شود.

• ASME B16.9: ابعاد، شکل هندسی و روش اتصال قطعات
• ASTM A234 WPB: مشخصات آلیاژ فولادی
• ASTM A105: مرجع آلیاژ برای قطعات فورج‌شده
• ASME B36.10: ضخامت و رده دیواره

اتصالات مانیسمان چگونه تولید می شوند؟

اتصالات مانیسمان نوعی اتصال فولادی هستند که فاقد هرگونه خط جوش در بدنه‌ می باشند. برخلاف اتصالات درزدار که از ورق فولادی خم‌شده و جوش‌کاری‌شده تولید می‌شوند، این محصولات از یک شمش توپر فولادی ساخته می‌شوند. فرآیند تولید اتصالات بدون درز با توجه به نوع و ابعاد محصول متفاوت می باشد. در فرآیند تولید بخشی از شمش یا لوله بدون درز برش داده می‌شود، تحت حرارت بالا حالت خمیری پیدا می‌کند و سپس با اعمال فشار و استفاده از قالب مخصوص، به شکل نهایی درمی‌آید. همین پیچیدگی تولید، یکی از دلایل اصلی بالاتر بودن قیمت خرید این محصولات نسبت به اتصالات درزدار است.

کاربرد اتصالات مانیسمان

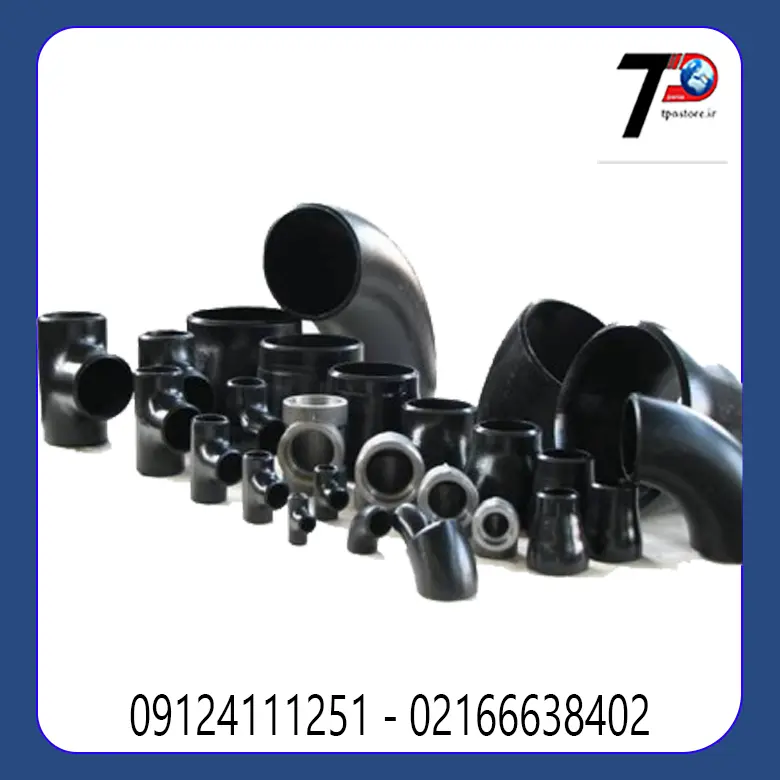

این اتصالات در صنایع و تأسیسات مختلف از جمله صنایع نفت و گاز، پتروشیمی، شیمیایی، نیروگاه‌ها، خطوط بخار، تأسیسات صنعتی، سیستم‌های حریق، موتورخانه‌ها و برخی پروژه‌های زیرساختی استفاده می شود. در این کاربردها، نوع اتصال، سایز، رده و جنس باید متناسب با شرایط خط انتخاب شود. به‌خصوص در انتقال سیالات حساس یا خطوطی با فشار و دمای بالا، مشخصات فنی محصول اهمیت زیادی دارد.

مزایا و محدودیت‌های اتصالات مانیسمان

ساختار بدون درز و قابلیت استفاده در بسیاری از شرایط کاری مهم‌ترین مزیت این اتصالات بشمار میرود. برخی دیگر از مزایا می توان به مقاومت مکانیکی و حرارتی مناسب و عملکرد قابل اعتماد در خطوط تحت فشار اشاره کرد. در مقابل، قیمت بالاتر نسبت به برخی اتصالات درزدار و وزن بیشتر در بعضی رده‌های ضخیم می‌تواند از محدودیت‌های آن‌ها باشد. بنابراین استفاده از اتصال مانیسمان باید بر اساس نیاز واقعی پروژه انجام شود، نه صرفاً به دلیل بدون درز بودن محصول باشد.

تفاوت اتصالات مانیسمان و درزدار

اتصالات مانیسمان بصورت اتصالات بدون درز تولید می‌شوند، در حالی که اتصالات درزدار دارای ساختار تولید متفاوتی هستند. این تفاوت می‌تواند روی ویژگی‌های مکانیکی، محدوده کاربرد و قیمت محصول اثر بگذارد. اتصالات مانیسمان معمولاً برای شرایطی که مقاومت در برابر فشار و دما اهمیت دارد انتخاب می‌شوند، در حالی که در برخی خطوط کم‌فشار و کاربردهای اقتصادی، اتصال درزدار می‌تواند گزینه مناسب‌تری باشد. انتخاب درست همیشه به مشخصات پروژه وابسته است.

معیار	اتصالات مانیسمان	اتصالات درزدار
روش تولید	از شمش توپر، بدون درز	از ورق فولادی، با جوش
مقاومت فشار	بالا	متوسط، وابسته به کیفیت جوش
قیمت خرید	بالاتر	اقتصادی
کاربرد مناسب	صنایع حساس، فشار و دمای بالا خطوط	کم‌فشار، مصارف عمومی

عوامل مؤثر بر قیمت اتصالات مانیسمان

قیمت این محصولات به عوامل مختلفی بستگی دارد. نوع اتصال، سایز، رده، جنس، برند و شرایط بازار همگی می‌توانند قیمت نهایی را تغییر دهند. در محصولات وارداتی، نوسان نرخ ارز و هزینه‌های واردات نیز اهمیت پیدا می‌کند. از طرف دیگر، افزایش سایز معمولاً با افزایش وزن و مقدار مواد اولیه همراه است و می‌تواند قیمت هر قطعه را افزایش دهد.

• رده ضخامت (Schedule): رده بالاتر یعنی مصرف فولاد و قیمت بیشتر
• سایز و قطر نامی (NPS): با افزایش سایز، حجم متریال مصرفی و قیمت افزایش می‌یابد.
• نوع آلیاژ: کربن استیل، استنلس استیل و آلیاژهای خاص، قیمت‌های متفاوتی دارند.
• روش تولید: نورد گرم معمولاً هزینه بیشتری نسبت به نورد سرد دارد.
• برند و کشور سازنده: برندهای وارداتی به دلیل وابستگی به نرخ ارز، نوسان قیمت بیشتری دارند.
• نرخ جهانی شمش فولاد: تغییرات بازار جهانی فولاد مستقیماً روی قیمت نهایی اثر می‌گذارد.

به همین دلیل، برای دریافت قیمت دقیق و به‌روز، مراجعه به صفحه اختصاصی هر محصول یا استعلام مستقیم با کارشناسان فروش ما در تماس باشید. 02166638402

راهنمای تشخیص اصالت کالا

در بازار، نوعی لوله و اتصالات با عنوان «درز مخفی» وجود دارد که از نظر ظاهری شباهت زیادی به محصولات مانیسمان اصل دارد، در حالی که دارای خط جوش پنهان می باشند و مقاومت واقعی محصولات بدون درز را ندارد. استفاده از این نوع محصولات در خطوط حساس مانند گازکشی ساختمانی، ریسک ایمنی جدی ایجاد می‌کند.

نکات مهم برای خرید اتصالات مانیسمان

قبل از خرید، سایز لوله و اتصال را دقیق بررسی کنید و رده مورد نیاز را از روی مشخصات فنی پروژه تعیین کنید. فشار و دمای کاری، نوع سیال، جنس اتصال، استاندارد و برند نیز باید با نیاز سیستم مطابقت داشته باشند. همچنین بهتر است صرفاً بر اساس قیمت تصمیم نگیرید. محصول ارزان‌تر اگر از نظر سایز، رده یا مشخصات فنی با پروژه سازگار نباشد، می‌تواند هزینه‌های بیشتری در مرحله نصب یا بهره‌برداری ایجاد کند.

اقدامات پیشنهادی پیش از خرید:

• خرید از تأمین‌کننده‌های دارای سابقه و اعتبار مشخص
• درخواست گواهی مطابقت استاندارد برای هر سفارش
• مشورت با کارشناس فنی یا مهندس ناظر پروژه، به‌ویژه در خریدهای حجم بالا

نکات فنی پیش از خرید

• تعیین دقیق رده (Schedule): انتخاب رده باید متناسب با فشار کاری واقعی خط انجام شود. انتخاب رده بالاتر از نیاز، هزینه اضافه ایجاد می‌کند و رده پایین‌تر از نیاز، ریسک ایمنی به همراه دارد.
• تطابق آلیاژ با نوع سیال: برای انتقال مواد شیمیایی، اسیدی یا در محیط‌های مرطوب، استفاده از آلیاژهای فولادی مقاوم‌تر توصیه می‌شود.
• تطابق سایز با لوله مورد استفاده: سایز اتصال باید دقیقاً متناسب با قطر نامی (NPS) لوله انتخاب شود.

جمع بندی

اتصالات مانیسمان بخش مهمی از بسیاری از سیستم‌های لوله‌کشی صنعتی و تأسیساتی هستند و برای تغییر مسیر، ایجاد انشعاب، تغییر سایز و بستن مسیر استفاده می‌شوند. ساختار بدون درز، تنوع در نوع و رده و امکان استفاده در شرایط کاری مختلف، این محصولات را به گزینه‌ای مهم برای پروژه‌های متنوع تبدیل کرده است. با این حال، انتخاب اتصال مناسب فقط با توجه به نام «مانیسمان» انجام نمی‌شود. سایز، رده، جنس، استاندارد، فشار و دمای کاری و نوع سیال باید همگی بررسی شوند تا اتصال انتخاب‌شده با الزامات واقعی سیستم مطابقت داشته باشد.
