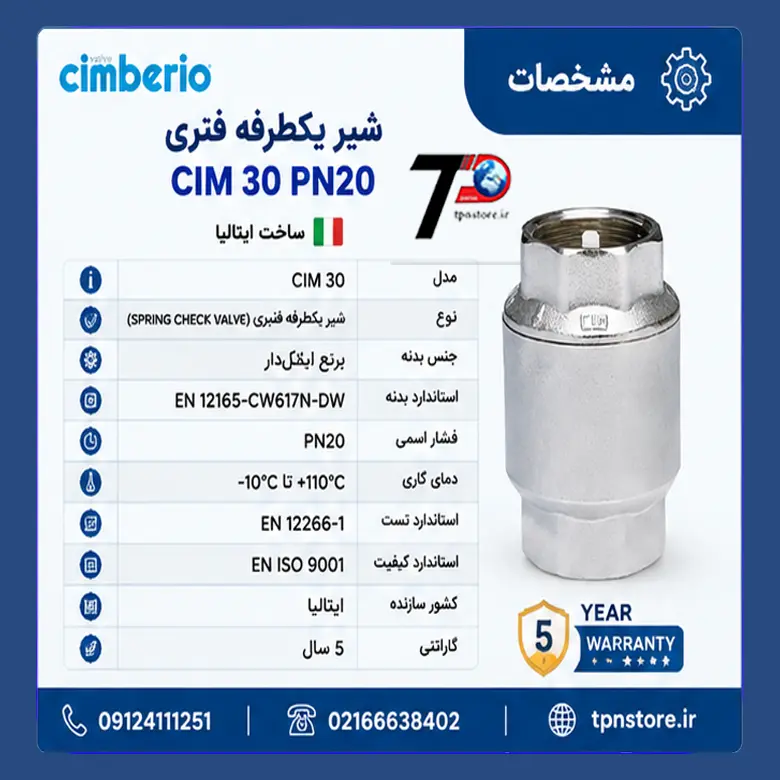

جدول مشخصات فنی
مشخصات توضیحات
برند سیم ایتالیا - Cimberio
مدل CIM 30
سری SPRINT
نوع محصول شیر یکطرفه فنری
فشار اسمی PN20
جنس بدنه آلیاژ برنج مطابق EN 12165-CW617N-DW
دمای کار 10- تا 110 درجه سانتی‌گراد
کاربرد جلوگیری از برگشت جریان سیال
استاندارد تولید EN ISO 9001
استاندارد تست EN 12266-1
کشور سازنده ایتالیا
گارانتی 5 سال
قیمت شیر یکطرفه فنری سیم ایتالیا
قیمت شیر یکطرفه فنری سیم ایتالیا Cimberio CIM 30 PN20 به سایز انتخابی، موجودی و شرایط تأمین محصول بستگی دارد. این مدل در سایزهای 1/2 تا 4 اینچ عرضه می شود به همین دلیل قیمت هر سایز می تواند متفاوت باشد. برای دریافت قیمت روز شیر یکطرفه فنری سیم ایتالیا و بررسی موجودی سایز مورد نظر، می توانید با کارشناسان حسینی پایپینگ تماس بگیرید.
📞 02166638402
📲 09124111251
🚚 ارسال به سراسر ایران
خرید شیر یکطرفه فنری سیم ایتالیا Cimberio CIM 30 | قیمت و مشخصات

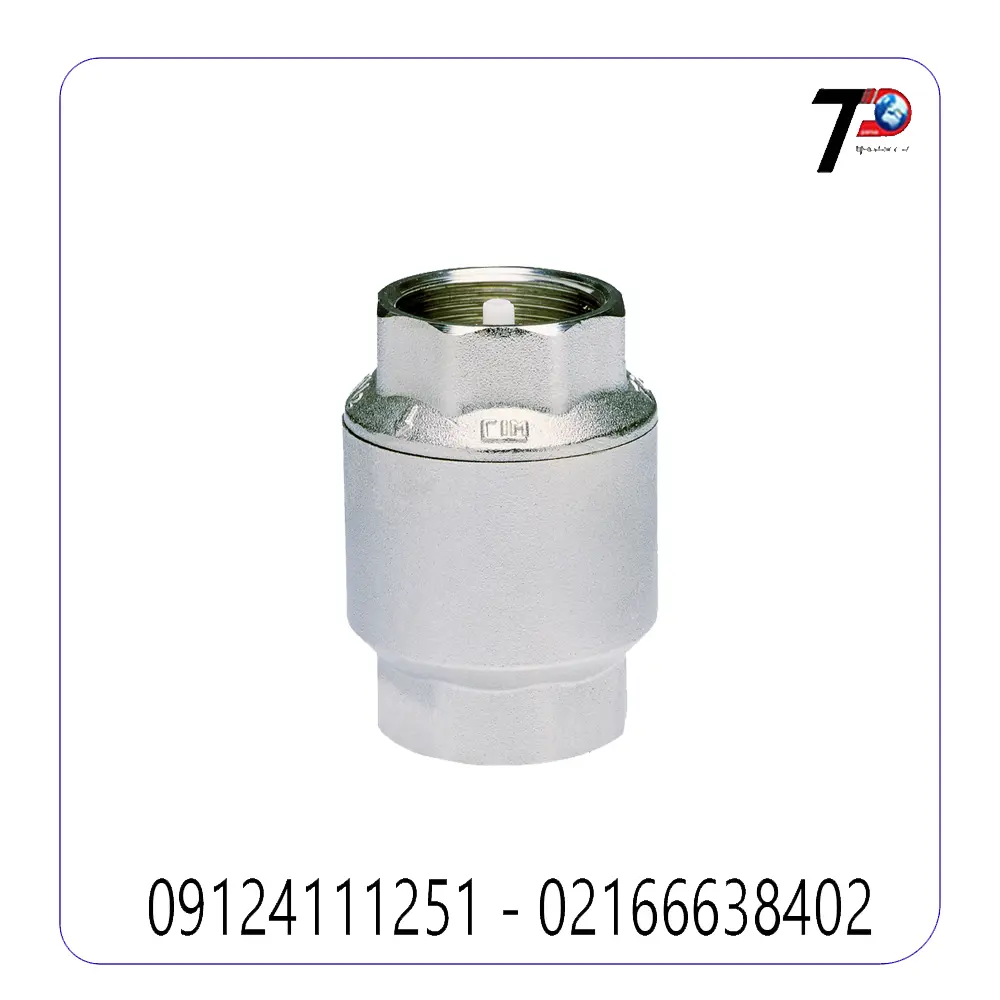

شیر یکطرفه فنری Cimberio CIM 30 PN20 از سری SPRINT، برای جلوگیری از برگشت جریان سیال در خطوط لوله و تأسیسات طراحی شده است. این شیر با استفاده از مکانیزم فنری، در شرایط مناسب مسیر جریان را باز نگه می‌دارد و هنگام تغییر جهت جریان، از برگشت سیال جلوگیری می‌کند.
شیر یکطرفه فنری سیم ایتالیا برای شبکه‌های توزیع آب، سیستم‌های گرمایشی، تهویه مطبوع، تأسیسات بهداشتی و به‌طور کلی سیالات غیرخورنده مورد استفاده قرار می‌گیرد. مدل CIM 30 با آلیاژ برنج مطابق EN 12165-CW617N-DW تولید شده، فشار اسمی آن PN20 و محدوده دمای کاری آن 10- تا 110 درجه سانتی‌گراد است. این محصول مطابق الزامات EN ISO 9001 تولید و به‌صورت 100 درصدی طبق EN 12266-1 تست می‌شود و Cimberio برای آن 5 سال گارانتی اعلام کرده است.
شیر یکطرفه فنری Cimberio چگونه کار می‌کند؟
مکانیزم اصلی این محصول بر پایه شاتر یا دریچه فنری است. جریان سیال در جهت مجاز باعث باز شدن مسیر عبور می‌شود. اما هنگامی که جریان تمایل به برگشت داشته باشد، مکانیزم فنری به بسته شدن شیر کمک می‌کند. به همین دلیل شیر یکطرفه فنری برای خطوطی مناسب است که جلوگیری از برگشت سیال در آنها اهمیت دارد. این عملکرد در سیستم‌هایی مانند:
- خطوط آبرسانی
- سیستم‌های گرمایشی
- مدارهای تهویه مطبوع
- تأسیسات بهداشتی
- خطوط عمومی سیالات غیرخورنده
کاربرد دارد.
نکته مهم این است که شیر یکطرفه، برخلاف شیرهای دستی قطع‌و‌وصل، برای کنترل دستی مداوم جریان طراحی نشده است. وظیفه اصلی آن کنترل جهت جریان و جلوگیری از برگشت سیال است.

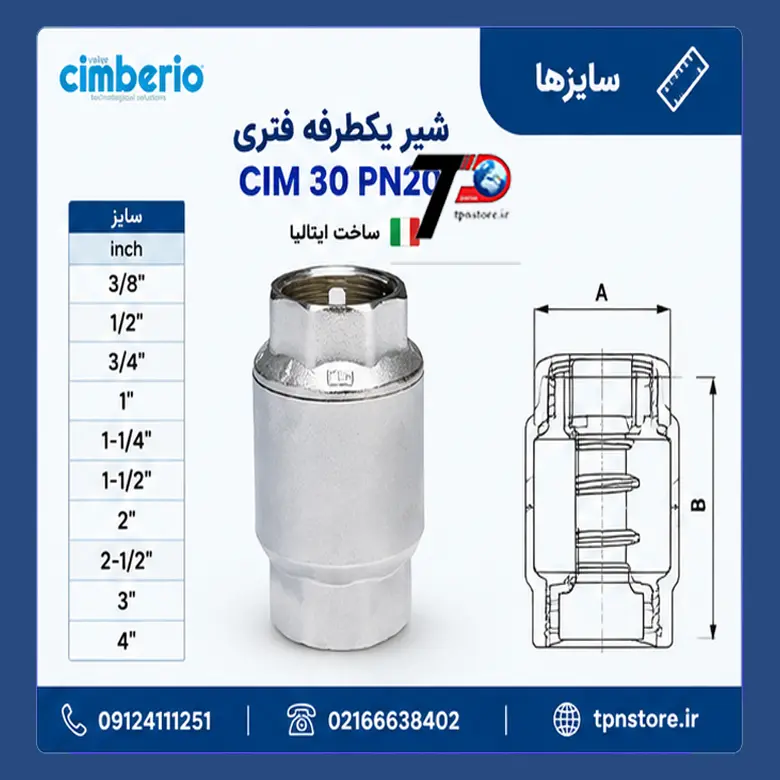

سایز و ابعاد شیر یکطرفه فنری Cimberio
کد محصول محصول سایز فشار کاری نوع اتصال
تعداد در بستهتعداد در کارتن
CIM 30 شیر یکطرفه فنری سیم ایتالیا 1/2 PN20 رزوه‌ای 50 200
CIM 30 شیر یکطرفه فنری سیم ایتالیا 3/4 PN20 رزوه‌ای 25 100
CIM 30 شیر یکطرفه فنری سیم ایتالیا 1 PN20 رزوه‌ای 20 80
CIM 30 شیر یکطرفه فنری سیم ایتالیا 11/4 PN20 رزوه‌ای 12 48
CIM 30 شیر یکطرفه فنری سیم ایتالیا 11/2 PN20 رزوه‌ای 8 32
CIM 30 شیر یکطرفه فنری سیم ایتالیا 2 PN20 رزوه‌ای 5 20
CIM 30 شیر یکطرفه فنری سیم ایتالیا 21/2 PN20 رزوه‌ای 4 12
CIM 30 شیر یکطرفه فنری سیم ایتالیا 3 PN20 رزوه‌ای 3 6
CIM 30 شیر یکطرفه فنری سیم ایتالیا 4 PN20 رزوه‌ای 2 4

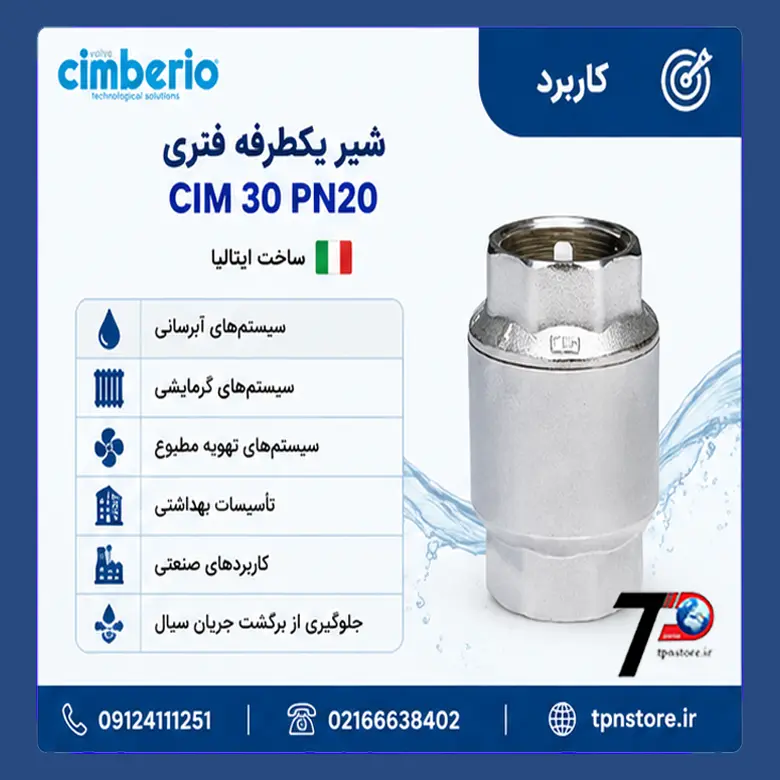

کاربرد شیر یکطرفه فنری سیم ایتالیا در تأسیسات
یکی از کاربردهای اصلی Cimberio CIM 30، نصب در خطوطی است که برگشت جریان می‌تواند باعث اختلال در عملکرد سیستم شود. برای مثال، در یک سیستم آبرسانی یا گرمایشی، برگشت سیال ممکن است روی عملکرد تجهیزات یا مسیر جریان تأثیر بگذارد. استفاده از شیر یکطرفه در محل مناسب می‌تواند از این برگشت جلوگیری کند. در هنگام انتخاب محل نصب باید شرایط واقعی پروژه، جهت جریان، فشار کاری و دستورالعمل طراحی سیستم بررسی شود.
برای بررسی سایر شیرآلات مورد استفاده در تاسیسات، می توانید محصولات مرتبط رامشاهده کنید.
جنس و ساختار شیر یکطرفه فنری سیم
بدنه این شیر از آلیاژ برنج مطابق استاندارد EN 12165-CW617N-DW ساخته شده است. طراحی آن از نوع Sprint spring-loaded check valve است. یعنی مکانیزم داخلی با استفاده از نیروی فنر برای عملکرد یکطرفه شیر عمل می‌کند. این مدل برای خطوط ضدبرگشت طراحی شده و Cimberio استفاده از آن را در شبکه‌های آب، سیستم‌های گرمایشی، تهویه مطبوع، تأسیسات بهداشتی و به‌طور کلی سیالات غیرخورنده اعلام کرده است. برای مشاهده مدل های مشابه با بدنه برنجی، مجموعه شیرآلات برنجی را بررسی کنید.
فشار و دمای کاری
Cimberio CIM 30 دارای فشار اسمی PN20 است و محدوده دمای کاری اعلام‌شده توسط سازنده 10- تا 110 درجه سانتی‌گراد است. بنابراین هنگام انتخاب محصول باید فشار و دمای واقعی سیال در محل نصب با مشخصات شیر مطابقت داشته باشد. همچنین این محصول مطابق الزامات EN ISO 9001 تولید و طبق EN 12266-1 به‌صورت 100 درصدی تست می‌شود و دارای 5 سال گارانتی می باشد.
تفاوت شیر یکطرفه فنری با شیر یکطرفه دریچه‌ای
در شیر یکطرفه فنری، بسته‌شدن مسیر توسط مکانیزم فنری انجام می‌شود، در حالی که در شیرهای یکطرفه دریچه‌ای یا Clapet Check Valve، ساختار دریچه‌ای متفاوتی وجود دارد. Cimberio هر دو خانواده را در محصولات خود دارد. برای نمونه CIM 30 به عنوان شیر یکطرفه فنری و CIM 80 به‌عنوان شیر یکطرفه دریچه‌ای معرفی شده‌اند.
بنابراین هنگام خرید شیر یکطرفه سیم ایتالیا بهتر است صرفاً به سایز و PN توجه نکنید و نوع مکانیزم را نیز متناسب با کاربرد پروژه انتخاب کنید.
استانداردها و کنترل کیفیت
شیر یکطرفه فنری Cimberio CIM 30 مطابق الزامات سیستم مدیریت کیفیت EN ISO 9001 تولید می‌شود و سازنده اعلام کرده است که محصولات این سری به‌صورت 100 درصدی مطابق EN 12266-1 تست می‌شوند. بدنه محصول نیز از آلیاژ برنج مطابق EN 12165-CW617N-DW ساخته شده است. این مشخصات برای بررسی فنی محصول و مقایسه آن با نمونه‌های مشابه اهمیت دارد.
شیر یکطرفه فنری برای چه کاربردهایی مناسب است؟
Cimberio استفاده از این مدل را در طیف مختلفی از تأسیسات و سیستم‌های انتقال سیالات غیرخورنده اعلام کرده است.
از جمله:
- سیستم‌های آبرسانی
- تأسیسات گرمایشی
- سیستم‌های تهویه مطبوع
- تأسیسات بهداشتی
- خطوط انتقال آب
- برخی کاربردهای صنعتی
- مدارهایی که جلوگیری از برگشت جریان در آنها ضروری است
انتخاب محل نصب باید بر اساس طراحی سیستم و جهت جریان انجام شود.
هنگام خرید شیر یکطرفه فنری به چه نکاتی توجه کنیم؟
برای خرید شیر یکطرفه فنری سیم ایتالیا بهتر است چند مشخصه اصلی را قبل از سفارش بررسی کنید.
سایز شیر:
سایز اتصال باید با قطر و مشخصات خط لوله مطابقت داشته باشد.
فشار کاری:
CIM 30دارای فشار اسمی PN20 است؛ بنابراین فشار واقعی سیستم باید با محدوده مجاز محصول سازگار باشد.
دمای سیال:
محدوده دمای کاری اعلام‌شده برای این مدل 10- تا 110+ درجه سانتی‌گراد است.
نوع مکانیزم:
اگر به شیر یکطرفه فنری نیاز دارید، CIM 30 را با مدل‌های دریچه‌ای مانند CIM 80 اشتباه نگیرید.
جنس بدنه:
بدنه این مدل از آلیاژ برنج مطابق EN 12165-CW617N-DW ساخته شده است.
برای آشنایی بیشتر با انواع شیرهای مورد استفاده در پروژه های صنعتی راهنمای شیرآلات صنعتی را مطالعه کنید.
سوالات متداول درباره شیر یکطرفه فنری سیم ایتالیا
شیر یکطرفه فنری Cimberio CIM 30 چه وظیفه‌ای دارد؟
وظیفه اصلی آن جلوگیری از برگشت جریان سیال در خط لوله است.
فشار اسمی CIM 30 چقدر است؟
فشار اسمی این مدل PN20 است.
شیر یکطرفه فنری CIM 30 در چه سایزهایی موجود است؟
طبق اطلاعات رسمی Cimberio، سایزبندی این مدل از 1/2 تا ۴ اینچ است.
آیا CIM 30 برای سیستم گرمایشی مناسب است؟
بله، Cimberio این مدل را برای استفاده در سیستم‌های گرمایشی و تهویه مطبوع نیز معرفی کرده است.
تفاوت CIM 30 با شیر یکطرفه دریچه‌ای چیست؟
CIM 30 از مکانیزم فنری استفاده می‌کند، در حالی که شیر یکطرفه دریچه‌ای مکانیزم متفاوتی دارد. بنابراین انتخاب بین این دو باید بر اساس شرایط و طراحی سیستم انجام شود.
جمع‌بندی
شیر یکطرفه فنری Cimberio CIM 30 PN20 برای جلوگیری از برگشت جریان در سیستم‌های آبرسانی، گرمایشی، تهویه مطبوع و سایر کاربردهای مناسب طراحی شده است. این مدل با بدنه برنجی مطابق EN 12165-CW617N-DW، فشار اسمی PN20 و محدوده دمای کاری 10- تا 110+ درجه سانتی‌گراد عرضه می‌شود و سایزهای مختلف آن از 1/2 تا 4 اینچ قابل انتخاب است. برای خرید، استعلام قیمت و موجودی سایز موردنظر:
📞 02166638402
📲 09124111251
🚚 ارسال به سراسر ایران
